ЭЛЕКТРИЧЕСКИЕ ВОДОНАГРЕВАТЕЛИ



УЧЕБНОЕ ПОСОБИЕ



2.1  ПОДСОЕДИНИТЕЛЬНЫЙ ДИЭЛЕКТРИЧЕСКИЙ ПЕРЕХОДНИК

Взаимодействие двух различных веществ (материалов) - меди и стали - является опасным из-за возникновения процесса электролиза.

Гальваническая коррозия приобретает важное значение при большой разности потенциалов между двумя металлами, как например, пара железо/медь.

Чтобы предотвратить увеличение коррозии в водонагревателях, следует избегать прямого контакта этих двух металлов. Для этой цели  используются подсоединительные диэлектрические переходники, которые изготавливаются из армированного стекловолокна (разработка MTS). Код MTS на диэлектрический переходник (2 шт.) – 571397.

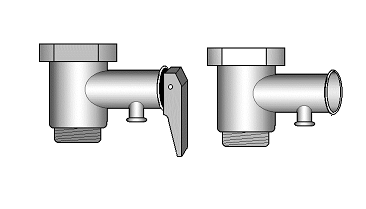

2.1  ПРЕДОХРАНИТЕЛЬНЫЙ КЛАПАН

·      Наличие обратного клапана предотвращает слив воды из водонагревателя при отсутствии воды в системе холодного водоснабжения.

·      Сброс избыточного давления. Срабатывает и стравливает воду через предохранительное выпускное отверстие при достижении давления 8бар на входе или на выходе предохранительного клапана. Появление водяных капель на предохранительном клапане во время нагрева воды является естественным процессом. Поэтому предохранительное выпускное отверстие рекомендуется подсоединять гибким шлангом к  системе слива.

·      Предохранительный клапан может быть снабжен ручкой для слива воды из водонагревателя. Во избежание засорения предохранительный клапан, снабженный ручкой для слива, должен хотя бы один раз в месяц промываться. Для этого надо поднять ручку несколько раз.

·      Минимальное прямое давление открытия  клапана 0,2бар, что соответствует 2м водяного столба.







2.2  СХЕМЫ ЭЛЕКТРИЧЕСКИХ СОЕДИНЕНИЙ



2.2.1        Базовая модель



·      Когда водонагреватель находится в рабочем режиме (контакты термостата перегрева замкнуты), циклы включения и выключения нагревательного элемента выполняются и контролируются регулировочным термостатом и зависят от температуры, выбранной пользователем.

·      Как видно из схемы, при несрабатывании регулировочного термостата (превышение допустимой температуры) термостат перегрева полностью отключает нагревательный элемент (ТЭН) от электрической сети. Перезапускается вручную.



2.2.2        Цифровая модель

Водонагреватели с электронным управлением имеют следующую схему электрической цепи:



·      В случае превышения максимальной температуры термостат перегрева отключает электрическую цепь водонагревателя от сети питания. Перезапускается вручную.

·       Когда водонагреватель находится в рабочем режиме (контакты термостата перегрева замкнуты), циклы включения и выключения нагревательного элемента производятся регулировочным термостатом и контролируются электронной платой.



·      Водонагреватель имеет два электронных блока:

1.    Один блок (силовой) встроен в водонагреватель, на него подается напряжение электрической сети для питания как водонагревателя, так и другого электронного блока – выносного.

2.    В выносном блоке (блоке управления) есть встроенный дисплей, и этот блок может быть использован для дистанционного управления водонагревателем. В этом случае электронные блоки должны быть соединены специальным кабелем.

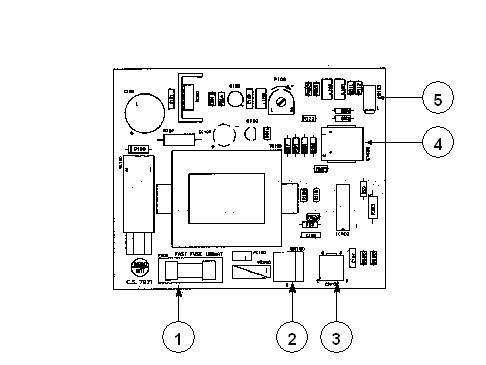

(1) Предохранитель на 100mA

(2) Подключение питания

(3) Подключение датчика

(4) Подключение дистанционного управления

(5) Подключение анода



3.     ОПИСАНИЕ РАБОТЫ

3.1  ФУНКЦИОНИРОВАНИЕ

Бак водонагревателя всегда заполнен водой и находится под давлением.

При достижении заданной температуры регулируемый термостат отключает ТЭН от электрической сети.

При разборе горячей воды холодная вода через предохранительный клапан поступает в бак водонагревателя. Термостат охлаждается холодной водой и остывает; напряжение подается на ТЭН.

Вода нагревается до температуры, заданной на термостате. Вся вода в баке остается горячей и готовой к потреблению до момента разбора.



3.1.1        Базовая модель



3.1.2        Цифровая модель

·      Соответствующая комбинация датчика температуры горячей воды (2) и электронного термостата (3)



·      При разной емкости бака (50, 80, 100 литров), взаимное расположение датчиков меняется, т.к. от этого зависит количество нагретой воды, готовой к разбору при смешивании с холодной до 40°C.





Контроль состояния анода

·      Как было сказано выше, анод защищает водонагреватель от коррозии. Защита заключается в том, что разрушается анод, а не бак водонагревателя.

·      Срок службы анода при нормальных условиях эксплуатации водонагревателя составляет приблизительно два года, и он может быть заменен при чистке водонагревателя от накипи.

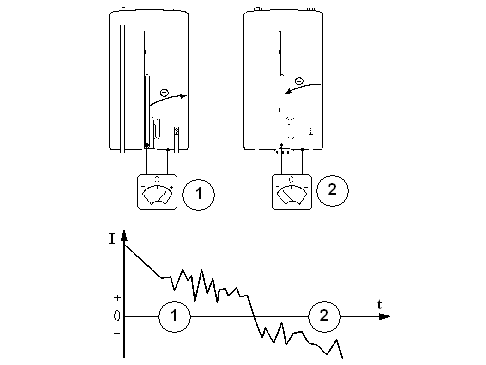

·      Электронная плата водонагревателя проверяет состояние анода. Как видно из рисунка, в результате коррозии между анодом и поверхностью бака течет электрический ток. По мере износа анода ток уменьшается (1) до тех пор, пока анод не потеряет защитных свойств (2), и ток потечет в обратном направлении.

·      Электронная плата регистрирует изменение направления тока и предупреждает пользователя (индикаторной лампой или надписью на дисплее) о необходимости замены анода.





3.1.3        Модель с двумя нагревательными элементами

·      Эти водонагреватели отличаются наличием двух нагревательных элементов: первый (1,5кВт) нагревает верхнюю часть бака, второй (1,2кВт) - нижнюю.

·      Если количество воды, необходимое для использования, составляет примерно до 35% от полезного объема бака, можно включить ускоренный режим, при котором будет работать только верхний нагревательный элемент. В этом режиме вода нагревается до 65°C, независимо от положения ручки установки температуры нагрева. Контроль за температурой нагрева осуществляется с помощью термостатического переключателя (2).

·      При нормальном режиме работы нагревается весь объем водонагревателя; напряжение подается на верхний ТЭН, и при достижении температуры 65°C, термостатический переключатель переключает напряжение от верхнего ТЭНа к нижнему ТЭНу.

·      Температура может быть задана вручную только для работы нижнего ТЭНа.



3.2  РАСПРЕДЕЛЕНИЕ ВОДЫ ПО ТЕМПЕРАТУРНЫМ СЛОЯМ



3.2.1        Модель с одним нагревательным элементом

Основной особенностью работы водонагревателя является то, что слои воды разной температуры не смешиваются между собой.

Это явление объясняется очень просто: при нагреве вода расширяется и ее плотность уменьшается.

Самая горячая вода имеет самую низкую плотность и располагается в верхней части водонагревателя. Другие слои воды располагаются ниже, в зависимости от их температуры.

По мере нагрева вода поднимается к верхней части бака, вытесняя более холодную воду в нижнюю часть бака, поддерживая, таким образом, баланс плотности.



3.2.2        Модель с двумя нагревательными элементами

·      В случае нагрева воды одним верхним ТЭНом объем нагреваемой воды ограничивается 30-40% от общего объема бака.

·      Когда верхняя часть бака нагрета, включение нижнего ТЭНа позволяет нагреть оставшийся объем. Этим обеспечивается максимально возможная равномерность температуры по всему объему бака.

·       Понижена возможность разделения воды по слоям в зависимости от температуры.

3.3  ОРГАНЫ КОНТРОЛЯ И УПРАВЛЕНИЯ

3.3.1        Базовая модель

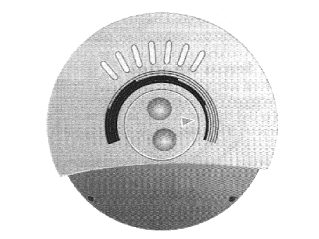

          Индикатор температуры                                               Ручка регулировки термостата



3.3.2        Модель с двумя нагревательными элементами

·      Работа водонагревателя контролируется с помощью панели управления:





(1) Кнопка ускоренного режима; включает только верхний ТЭН для быстрого нагрева небольшого количества воды (около 30 - 40% объема бака).

(2) Кнопка нормального режима; нагревается весь объем бака – сначала верхним ТЭНом, а затем нижним.

(3) Ручка регулировки; позволяет задавать температуру нагрева (макс. около 78°C). Положение «Е» - температура нагрева около  60°C.

(4) Индикаторы работы ТЭНов.



·      Степень нагрева воды в баке можно наблюдать при помощи индикатора температуры

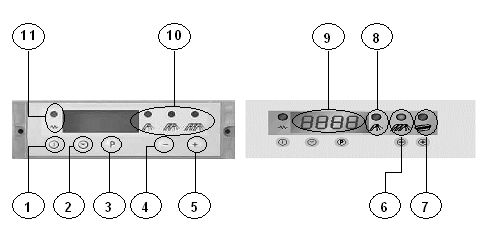

3.3.3        Цифровая модель





Функции

·      Измерение температуры: температура измеряется датчиком, установленным в баке.

·      Регулировка и контроль температуры: 40 - 75°C

·      При отсутствии напряжения питания более 2 часов, после его подачи, водонагреватель включится в ручном режиме; при этом температура нагрева будет равна 65°C.

·      Часы - таймер: на передней панели расположены 4-х разрядные цифровые часы с автономным источником питания на 2 часа и двумя режимами программирования.

·      Отображение температуры на дисплее.

·      Индикатор готовности: на сколько хватит воды при разбавлении ее до 40°C.

·      Индикация состояния анода (см. соответствующую главу)

·      Режим антизамерзания: При падении температуры в водонагревателе до 8ºС автоматически включается нагрев, вода нагревается  до 20ºС . В этом режиме горит только индикатор работы нагревательного элемента

·      Диагностика: на дисплее отображаются коды неисправностей:

ÞAL 01  неисправен датчик термостата. Надпись мигает. Водонагреватель надо полностью отключить и вызвать технического специалиста

ÞAL 02  неисправен датчик термометра. Надпись мигает. Программирование невозможно. Водонагреватель может работать в ручном режиме (нагрев до 65°C). Необходим вызов специалиста.





4.     УСТАНОВКА ЭЛЕКТРИЧЕСКИХ ВОДОНАГРЕВАТЕЛЕЙ

Срок службы водонагревателя во многом зависит от его правильной установки. При установке компания MTS рекомендует пользоваться услугами специалистов.

Прежде всего необходимо убедиться в том, что подсоединение воды и подключение электричества соответствуют рекомендациям производителя.

Установка и первое включение должны быть произведены в соответствии с прилагаемыми инструкциями.



4.1  ВЫБОР МЕСТА И УСТАНОВКА ВОДОНАГРЕВАТЕЛЯ

Устанавливайте водонагреватель указанным производителем способом.







Водонагреватель должен крепиться к капитальной стене или к стене, способной выдержать тройной вес заполненного водонагревателя. При установке горизонтальных водонагревателей следует обратить внимание на то, что на крепежные кронштейны действует большая сила на отрыв. Вертикальные настенные модели от 120 до 200 литров можно также устанавливать на специальной подставке на полу. Код MTS для подставки на полу – 399002.

Для удобства монтажа и обслуживания необходимо оставить около водонагревателя примерно 50 см свободного пространства.

Чтобы уменьшить потери тепла в соединительных трубах, водонагреватель следует устанавливать как можно ближе к точке разбора горячей воды.

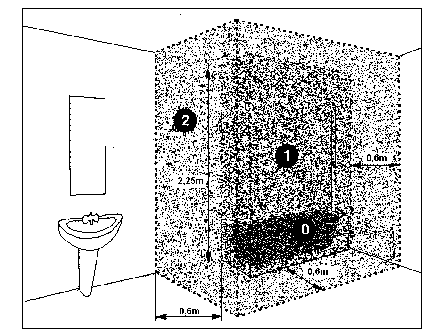

В целях электробезопасности, следует соблюдать также минимальные расстояния от водонагревателя до другого сантехнического оборудования.

0            : зона ванны

1            : зона душа

2            : защищенная зона – разрешается устанавливать электрические водонагреватели, если они имеют уровень защиты от воды и пыли не ниже предусмотренных национальными нормативами (для Италии IP25).





4.3  ГИДРАВЛИЧЕСКОЕ ПОДСОЕДИНЕНИЕ

4.3.1        Работа под давлением

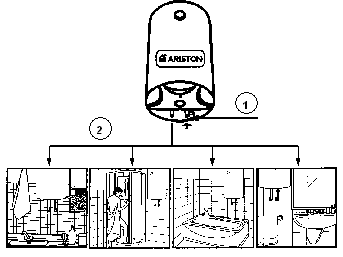

Такая схема подключения является стандартной и снабжает горячей водой одну или несколько точек разбора.



Важно:

·      При установке предохранительного клапана не применяйте излишних усилий  и не вмешивайтесь в его устройство.

·      Убедитесь в том, что давление в водопроводной сети достаточно для открытия обратного клапана.

·      При давлении в водопроводной сети больше 5-6 бар необходимо установить редуктор давления (как можно дальше от водонагревателя).

·      Перед включением водонагревателя убедитесь в том, что бак заполнен водой. Откройте кран подачи холодной воды и кран разбора горячей воды. Когда из крана горячей воды потечет вода, это значит, что из бака вышел весь воздух, и он заполнен водой. Кран разбора горячей воды можно закрыть.

·      Убедитесь в отсутствии течи в гидравлических соединениях.

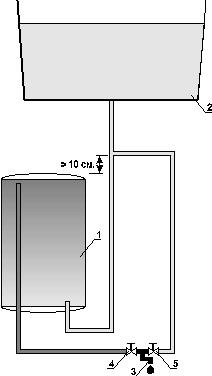

5.3.2 Установка с внешним баком





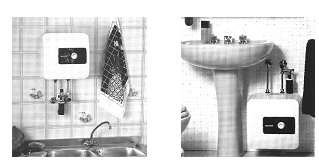

5.3.3        Работа с открытым выходом



Принцип  работы

·      Холодная вода: течет непосредственно через кран разбора холодной воды.

·      Горячая вода: открыть кран разбора горячей воды. Холодная вода будет поступать в водонагреватель и вытеснять горячую воду из крана разбора.

·      Теплая вода: при открытом кране разбора горячей воды приоткройте кран разбора холодной воды. Из смесителя выйдет теплая вода.

Внимание! Для водонагревателей, предназначенных для использования только с открытым выходом (EUREKA), при установке и первичном включении следует обратить внимание на то, чтобы выход водонагревателя был открыт и на нем не было установлено никаких запорных кранов!, а также на правильное начальное заполнение горячей водой. (Для модели EUREKA: ручка смесителя до упора вправо – положение открытого крана горячей воды – открыть и дождаться, пока не потечет вода из душевой насадки, затем включить электрический выключатель.)



6           ЭКСПЛУАТАЦИЯ И ОБСЛУЖИВАНИЕ

6.1  ПЕРВОЕ ВКЛЮЧЕНИЕ

·      Сначала спустите воздух из водонагревателя, одновременно открыв кран подачи холодной воды и один из кранов разбора горячей воды.

·      Проверьте на отсутствие течи.

·      Подайте напряжение питания.



Примечание: для моделей с электронным управлением следуйте прилагаемым инструкциям



6.2  УДАЛЕНИЕ НАКИПИ С НАГРЕВАТЕЛЬНОГО ЭЛЕМЕНТА

Накипь на ТЭНе влияет на:

·        Увеличение теплоизоляции термостата и ТЭНа

·        Увеличение потребляемой энергии

·        Перегрев воды

Поэтому необходимо периодически чистить водонагреватель от накипи. Периодичность зависит от жесткости воды.

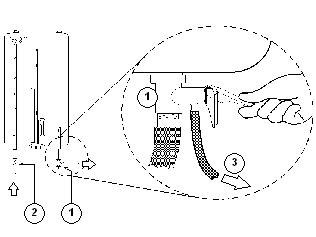

8. Аккуратно удалите накипь с ТЭНа вручную или при помощи чистящих средств.













6.3  ОБЪЕМ ВОДЫ В БАКЕ ВОДОНАГРЕВАТЕЛЯ

·       В названии каждого водонагревателя указан объем или емкость бака. Например: 30, 80, 100 литров и т. д. Этот объем называется номинальным объемом, в то время, как реальный объем горячей воды меньше номинального.

·       Это объясняется разделением воды по слоям в зависимости от температуры и тем, что горячая вода скапливается в верхней части бака и не смешивается с холодной водой в нижней части бака.

·       Расслоение воды уменьшается за счет расположения ТЭНа и термостата в нижней части бака, но, в основном, это зависит от модели водонагревателя: вертикальная или горизонтальная.

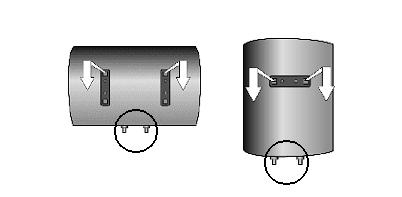

6.3.1        Горизонтальные модели

Минимизированные по вертикальным размерам (для помещений снизкими потолками) не обеспечивают хорошего смешивания слоев воды. Кроме того, объем холодной воды в этих моделях больше, чем в вертикальных моделях.



6.3.2        Вертикальные модели

В этом случае ТЭН расположен на дне бака, что позволяет уменьшить объем холодной воды по сравнению с горизонтальными моделями.

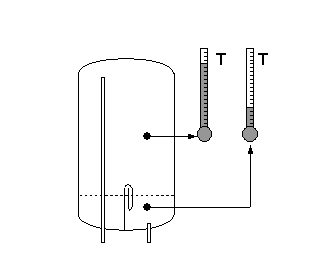

6.3.3        Измерение объема горячей воды















Выждите нужное время и слейте горячую воду через  предохранительный

клапан или через предусмотренный отвод для слива воды.









6.4  ОПЕРАТИВНАЯ ПРОВЕРКА ЭЛЕКТРООБОРУДОВАНИЯ

6.4.1        Термостат

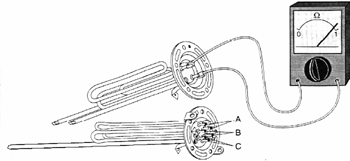

6.4.2        Нагревательный элемент

Целостность ТЭНов

·      Проверяется омметром

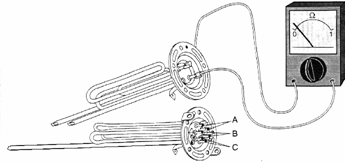

Утечки

·      Проверяется сопротивление между ТЭНом и корпусом (фланцем).

·      Если по цепи течет ток, замените ТЭН.





6.5  ТАБЛИЦА ПОИСКА НЕИСПРАВНОСТЕЙ
